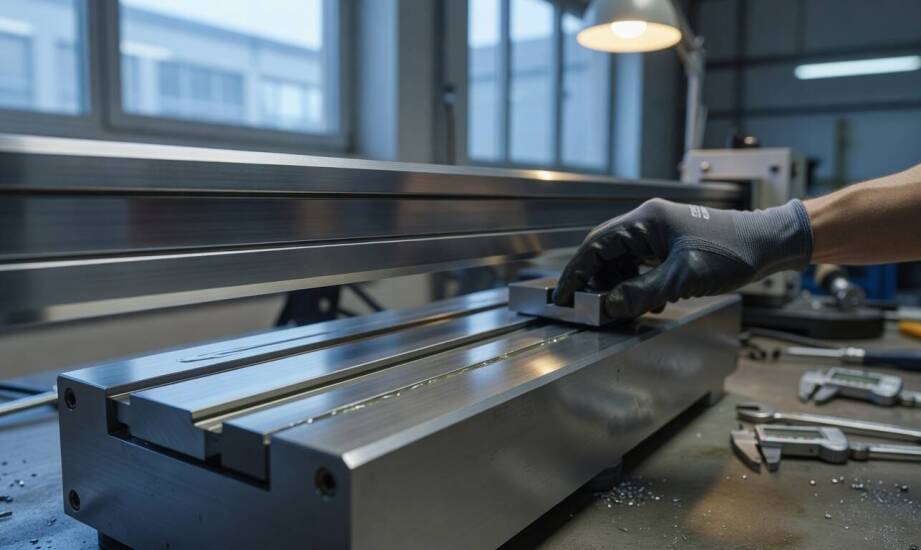

Sztywność, luz i prowadzenie — co decyduje o powtarzalności ruchu w CNC i pakowaniu

Nawet starannie zaprojektowana maszyna CNC lub linia pakująca traci dokładność podczas pierwszych cykli pracy. Osie nie osiągają zadanych pozycji, a narzędzie skrawające lub chwytak odchyla się o ułamki milimetra. Główną przyczyną takich błędów jest nadmierny luz w układzie napędowym oraz ugięcie elementów prowadzenia pod wpływem obciążeń roboczych. Sztywność całej osi liniowej bezpośrednio decyduje o tym, jak mocno konstrukcja odkształci się po przyłożeniu obciążenia. Tarcie w łożyskach i na powierzchniach styku generuje opory ruchu, co utrudnia precyzyjne sterowanie serwomotorami. Sama geometria montażu odgrywa ogromną rolę w zachowaniu tolerancji. Brak równoległości szyn, błędy prostopadłości osi oraz niewłaściwe momenty dokręcenia śrub przekładają się na ostateczny błąd pozycjonowania. Maszyna traci wtedy zdolność do powrotu do tego samego punktu z różnych kierunków, zwłaszcza gdy mechanizm obciąża luz zwrotny.

Mechanika osi jako system naczyń połączonych

Śruba kulowa z nakrętką, prowadnica liniowa oraz wózek tworzą ściśle współpracujący łańcuch kinematyczny. Zmiana parametrów jednego z tych detali natychmiast modyfikuje fizyczne zachowanie całej osi. Śruba pociągowa zamienia ruch obrotowy silnika na przesuw wzdłużny i odpowiada za pozycjonowanie osiowe. Z kolei zestaw wózków zapewnia niezbędną sztywność boczną oraz momentową, eliminując drgania całego ramienia. Luz uwięziony w nakrętce albo szczelina promieniowa wózka kumuluje się z podatnością materiałową szyny. Zaawansowane serwonapędy płynnie przekazują moment obrotowy, ale bez odpowiedniej bazy mechanicznej nie skompensują ugięć układu.

Różne gałęzie przemysłu generują zupełnie odmienne profile obciążeń dla prowadnic. Siły skrawania i wibracje wrzeciona w maszynach CNC wymuszają instalację masywnych elementów, aby uniknąć rezonansu i pogorszenia jakości frezowanej powierzchni. W maszynach pakujących i automatach montażowych dominują uderzenia, gwałtowne nawroty oraz bardzo krótkie cykle pracy. Taka dynamika powoduje przyspieszone zmęczenie bieżni łożysk i szybki przyrost luzów eksploatacyjnych. Prowadnice z kulkami recyrkulacyjnymi i śruby kulowe wyposażone w napięcie wstępne dobrze znoszą takie przeciążenia. Inżynierowie firmy Pivexin dobierają klasę napięcia wstępnego zawsze pod kątem konkretnych warunków pracy. Wprowadzenie odpowiedniego preloadu fizycznie kasuje luzy wewnętrzne i podnosi sztywność bloku łożyskującego.

Parametry decydujące o doborze techniki liniowej

Budowa precyzyjnego pozycjonera wymaga rozpoczęcia obliczeń od analizy geometrii planowanego ruchu w przestrzeni. Długość skoku użytecznego, punkt przyłożenia siły oraz typ występującego obciążenia momentowego wyznaczają gabaryty całej konstrukcji. Ważnym czynnikiem jest zakładane tempo cyklu produkcyjnego maszyny. Szybkość przemieszczeń oraz wartość przyspieszenia narzucają konkretny rodzaj smarownika i determinują wielkość użytego serwomotoru. Zmienne obciążenia statyczne i dynamiczne bezpośrednio wymuszają dobór odpowiedniej nośności mechanicznej wózków.

Zakładana tolerancja pozycjonowania nakłada ostre rygory na całą architekturę mechaniczną. Błąd rzędu pięciu mikrometrów w procesie szlifowania często eliminuje gotowy detal z produkcji. Konstruktorzy badają sztywność osiową i promieniową już na wczesnym etapie tworzenia modelu bryłowego. Zastosowanie komponentów z fabrycznie nadanym napięciem wstępnym zmniejsza ostateczną podatność na odkształcenia sprężyste. Producent ustala wartość preloadu poprzez montaż elementów tocznych o zwiększonej średnicy, co całkowicie niweluje mikroprzesunięcia wewnątrz korpusu.

Prawidłowo zwymiarowana prowadnica profilowa przejmuje większość niszczących obciążeń poprzecznych. Rozwiązanie to chroni śrubę kulową przed zjawiskiem wyboczenia. Rozdzielenie funkcji nośnej ramienia od funkcji napędowej to podstawa stabilnego prowadzenia. Ciężar konstrukcji przenoszony na gwint zamiast na szyny nośne błyskawicznie degraduje precyzję ułożenia wózków.

Precyzję i powtarzalność pracy obrabiarki buduje kompletny ciąg mechaniczny. O ostatecznym wyniku odczytywanym na tarczy czujnika zegarowego zawsze decyduje najsłabszy punkt całego systemu. Najszybszy sterownik osi i wieloobrotowy przetwornik serwo nie utrzymają dokładności, jeśli brama maszyny ugina się pod własnym ciężarem. Skumulowany luz boczny w pojedynczym bloku liniowym całkowicie niweczy precyzję generowaną przez zaawansowaną elektronikę. Ograniczenie drgań wrzeciona i zapewnienie płynności nawrotów wymaga bezbłędnego dopasowania przekrojów nośnych do profilu obciążeń. Mechaniczne zgranie sztywnego łoża i pozbawionego luzów napędu umożliwia utrzymanie stałych parametrów produkcji przez wiele sezonów. Poprawne rozpoznanie charakteru obciążeń obrabiarki stanowi najważniejszy etap powstawania stabilnej aplikacji przemysłowej.
